Проект «ЮГ». 1 этап. Реконструкция магистральных трубопроводов «Тихорецк – Новороссийск».

Заказчик:

Область:

Краснодарский край

Год начала проекта:

2016

Период выполенния:

Реализованный

О проекте

Перевалочный комплекс «Шесхарис» входит в структуру АО «Черномортранснефть» — дочернего общества ПАО «Транснефть». Комплекс расположен в г. Новороссийск и является конечной точкой магистральных нефтепроводов ПАО «Транснефть» в Краснодарском крае, обеспечивающих транспортировку нефти месторождений Западной Сибири, Азербайджана, Казахстана. Для перевалки через порт Новороссийск нефть накапливается на площадках «Шесхарис» и «Грушовая», при этом площадка «Грушовая» несёт основную нагрузку благодаря большей ёмкости по хранению нефти и нефтепродуктов. Две промышленные площадки – «Грушовая» и «Шесхарис» - расположены на расстоянии 12 км друг от друга. В резервуары промышленной площадки углеводородное сырье поступает по системе магистральных нефтепроводов Тихорецк-Новороссийск-2, Тихорецк-Новороссийск-3, Крымск – Грушовая. Также, приём нефтепродуктов ведется по магистральному трубопроводу Тихорецк-Новороссийск-1 и из вагонов-цистерн, поступающих на площадку «Грушовая» по железной дороге.



Участок проектируемых инженерных сооружений расположен на территории площадки «Грунтовая». Из посёлка Шесхарис через седловину Маркотхского хребта ведёт автомобильная дорога в г. Крымск, вдоль которой в 5-7 км на северо-восток от посёлка расположена площадка «Грушовая». Участок изысканий расположен в районе с хорошо развитой дорожной сетью. Подъезд к местам проведения работ возможен в любое время года по специальному разрешению администрации нефтебазы.

Существующая площадка «Грушовая» ПК «Шесхарис» предназначена для приема, хранения и транспорта нефти и нефтепродуктов к терминалам Новороссийского нефтяного порта.

Главный приём нефти на площадке «Грушовая» ПК «Шесхарис» осуществляется по трём существующим магистральным нефтепроводам:

«Тихорецк - Новороссийск-1» Ду 500 мм;

«Тихорецк - Новороссийск-2» Ду 800 мм;

«Крымск - Грушовая» Ду 300 мм.

Также на площадке «Грушовая» ПК «Шесхарис» предусмотрены три сливо-наливные железнодорожные эстакады общим фронтом погрузки-выгрузки 188 вагонов-цистерн.

Для хранения нефти и нефтепродуктов имеется резервуарный парк общей вместимостью около 1090000 м3. Резервуарный парк включает в себя 26 железобетонных резервуаров ЖБР-10 000; 15 резервуаров с плавающей крышей РВСПК-50 000 и 4 резервуара со стационарной крышей РВС-20 000.

Транспорт нефти и нефтепродуктов от резервуарной парка площадки «Грушовая» ПК «Шесхарис» на нефтеналивной причал осуществляется без применения перекачивающего оборудования, за счет разности высотных отметок рельефа.

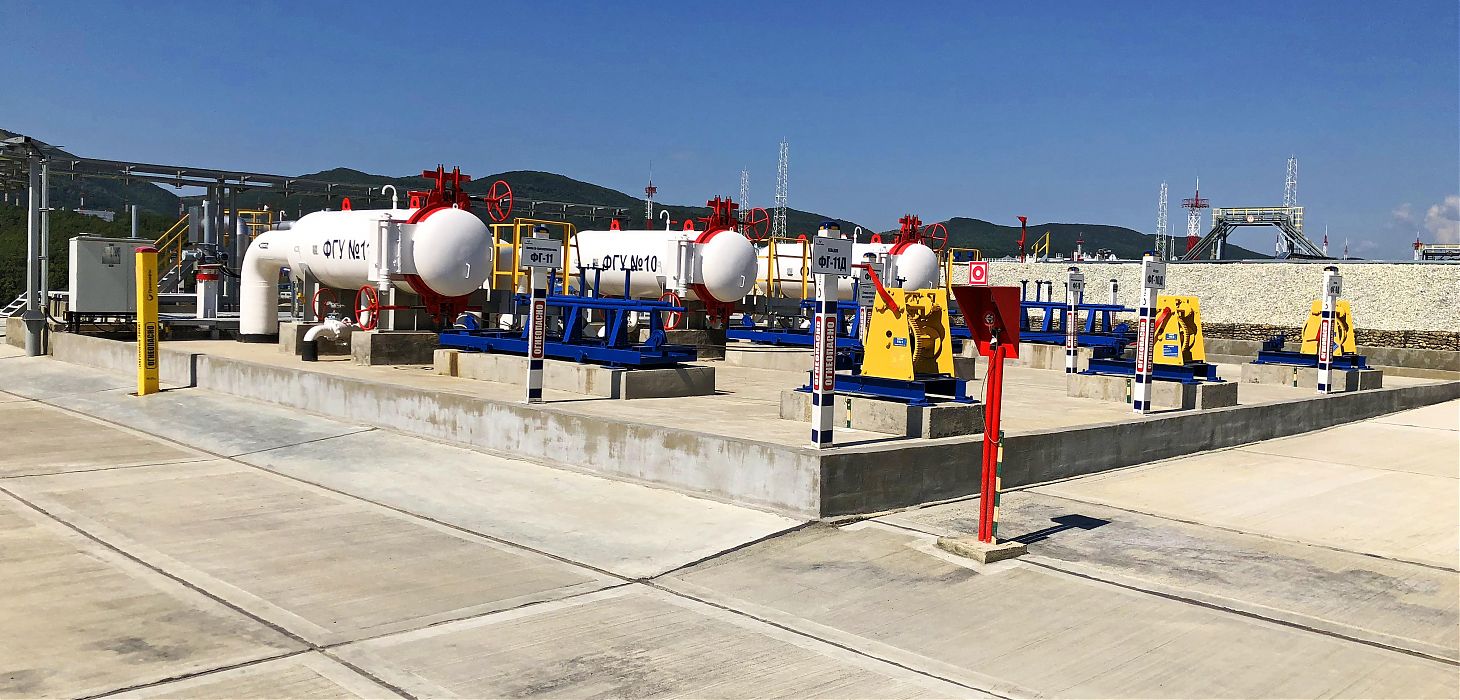

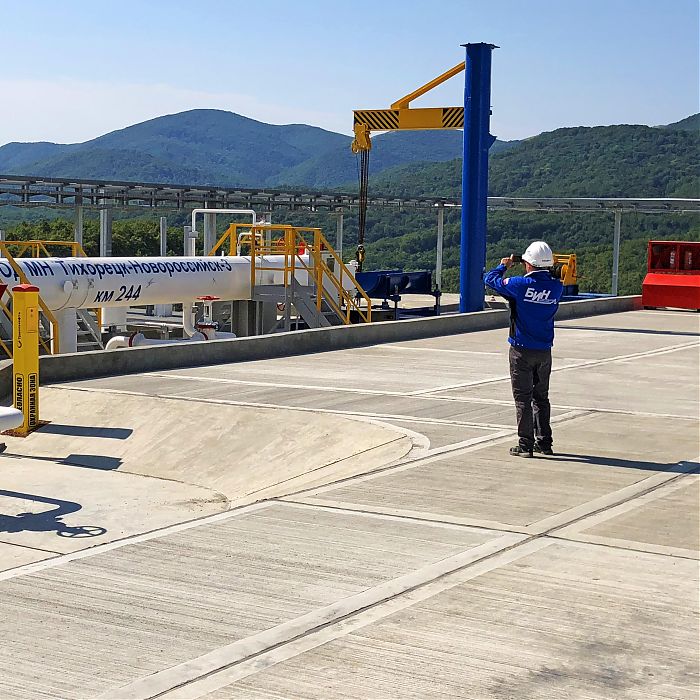

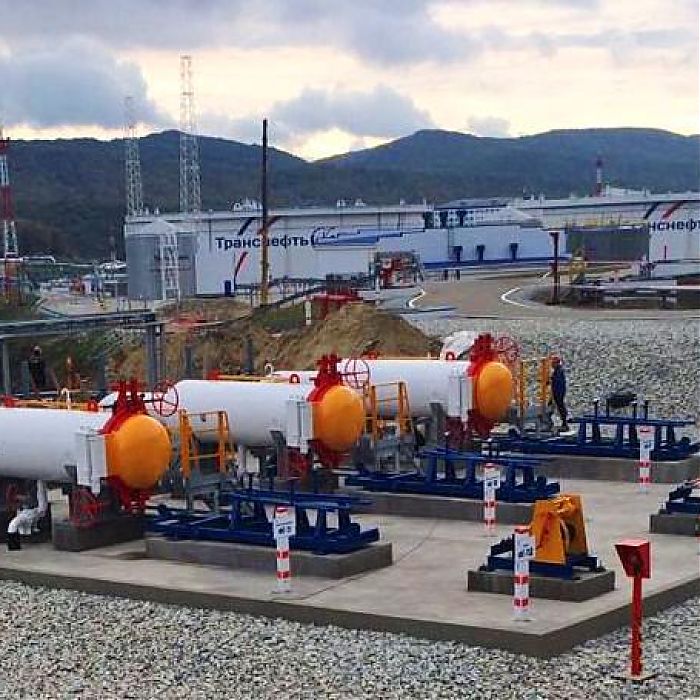

Данным проектом предусматривается подключение резервуарного парка площадки «Грушовая» ПК «Шесхарис» к проектируемому МН «Тихорецк-Новороссийск-3», со строительством новых площадок фильтров-грязеуловителей с дренажной системой и узла с предохранительными клапанами № 1.

Для обеспечения транспортировки сернистой нефти марки «Urals» в направлении площадки «Грушовая» ГТК «Шесхарис» по вновь проектируемому МН «Тихорецк - Новороссийск-3» в объеме: 14,0 млн.т/год на участках «Тихорецкая-Нововеличковская», «Ново-величковская-Крымская», «Крымская-Грушовая»; 19,2 млн.т/год с учётом перспективного режима работы МН для технологического участка «Тихорецкая-Нововеличковская»; 8,6 млн.т/год с учётом перспективного режима работы МН для технологического участка «Но- вовеличковская -Грушовая».
